Automi finiti e linguaggi regolari

01 / 31 · pp. 9-10

Una sequenza di eventi descrive un comportamento. Un automa decide se quella sequenza soddisfa una proprietà.

Percorso: parole e linguaggi → DFA → NFA → costruzione per sottoinsiemi.

Obiettivo: simulare un automa e spiegare perché DFA e NFA riconoscono gli stessi linguaggi su parole finite.

Alfabeto e parola

02 / 31 · §1.1, pp. 10-11

Un alfabeto è un insieme finito non vuoto di simboli.

Una parola è una sequenza finita di simboli dell’alfabeto.

A=\{0,1\},\qquad w=0101,\qquad |w|=4

La parola vuota \varepsilon ha lunghezza zero. Un evento come apri può essere un unico simbolo: non va confuso con i suoi caratteri.

Linguaggi su un alfabeto

03 / 31 · §1.1, p. 11

L\subseteq A^*

L’alfabeto stabilisce cosa possiamo scrivere. Il linguaggio stabilisce quali parole soddisfano la proprietà scelta.

Esempio: parole binarie che terminano con 01.

01, 101, 0001 appartengono al linguaggio; ε, 10, 011 no.

Concatenazione di parole e linguaggi

04 / 31 · §1.1, p. 11

u=01,\quad v=1,\qquad uv=011,\quad vu=101

|uv|=|u|+|v|,\qquad \varepsilon w=w\varepsilon=w

Per due linguaggi, L_1L_2 contiene le concatenazioni di una parola del primo con una del secondo.

Da distinguere: L\{\varepsilon\}=L, mentre L\varnothing=\varnothing.

Stella di Kleene e caso vuoto

05 / 31 · §1.1, p. 12

W^0=\{\varepsilon\},\qquad W^*=\bigcup_{n\geq0}W^n

W^* permette zero o più blocchi; W^+ richiede almeno un blocco.

Per W=\{01\}: ε, 01, 0101, … appartengono a W^*.

Attenzione: se \varepsilon\in W, anche W^+ contiene \varepsilon. Un blocco non è necessariamente non vuoto.

Stati e memoria finita

06 / 31 · §1.2, p. 12

Per sapere se il numero di 1 è pari, non serve memorizzare la parola né il conteggio esatto.

Bastano due situazioni:

  • pari: finora un numero pari di 1;
  • dispari: finora un numero dispari di 1.

Leggere 1 cambia la parità; leggere 0 la conserva.

Definizione di automa deterministico

07 / 31 · §1.2, p. 13

\mathcal A=(Q,A,\delta,q_0,F)

  • Q: insieme finito degli stati; A: alfabeto.
  • q_0\in Q: stato iniziale; F\subseteq Q: stati accettanti.
  • \delta:Q\times A\to Q: una scelta determinata per ogni coppia stato-simbolo.

Lo stato iniziale non deve essere necessariamente accettante.

DFA per la parità

08 / 31 · §1.2, pp. 12-13

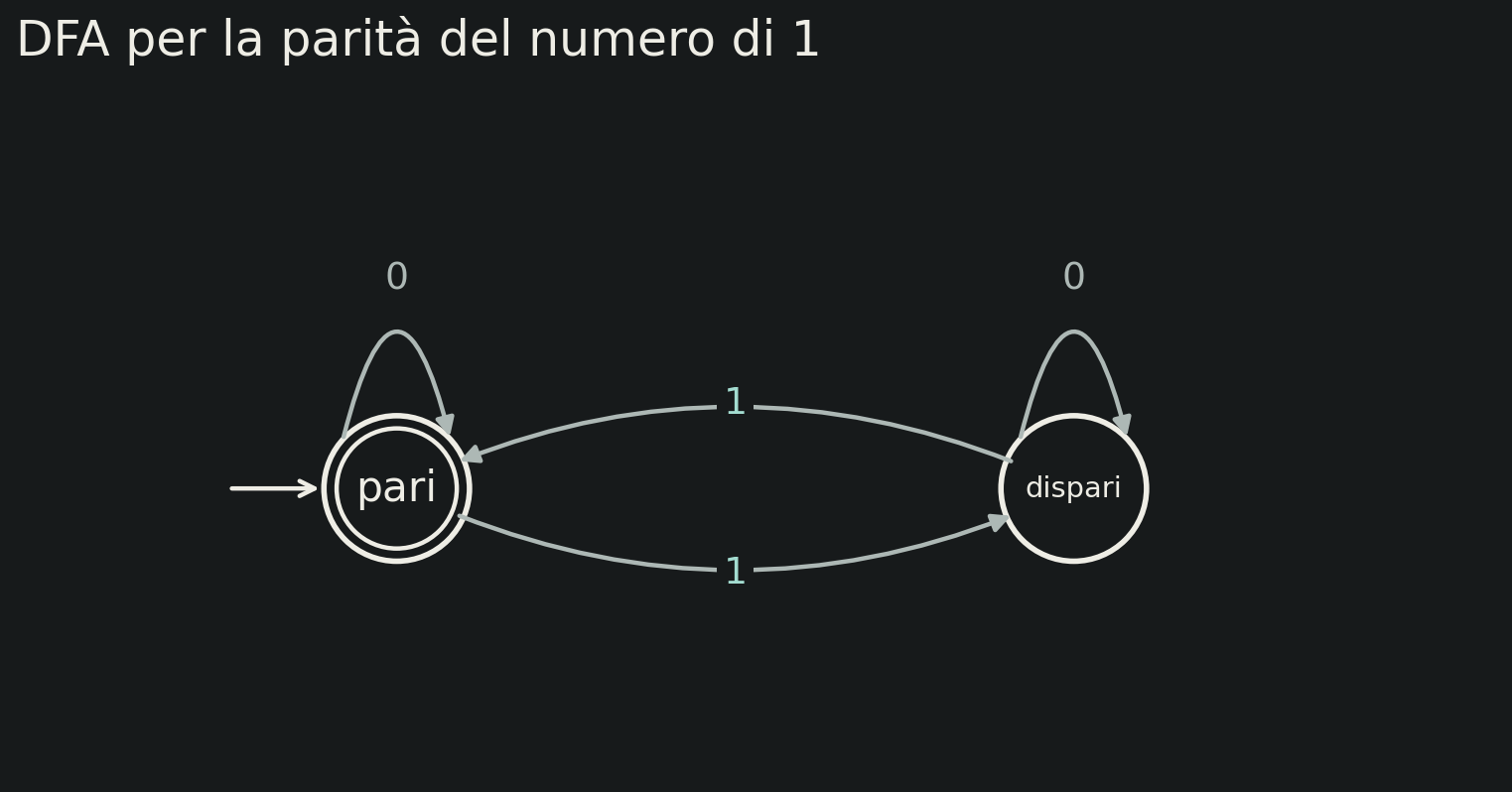

La freccia esterna indica lo stato iniziale. Il doppio cerchio indica uno stato accettante.

Per ogni stato devono esserci le transizioni per entrambi i simboli 0 e 1.

DFA per la parità — figura 1

Funzione di transizione estesa

09 / 31 · §1.2, p. 14

\widehat\delta(q,\varepsilon)=q

\widehat\delta(q,wx)=\delta(\widehat\delta(q,w),x)

Una parola di lunghezza n genera una run con n+1 stati, contando quello iniziale.

La decisione riguarda lo stato dopo tutta la parola, non uno stato visitato a metà.

w="10110"
run=dfa_run(PARITY,0,w)
print("Parola:",w)
print("Run:"," → ".join("pari" if q==0 else "dispari" for q in run))
print("Accettata:",run[-1]==0)
Parola: 10110
Run: pari → dispari → dispari → pari → dispari → dispari
Accettata: False

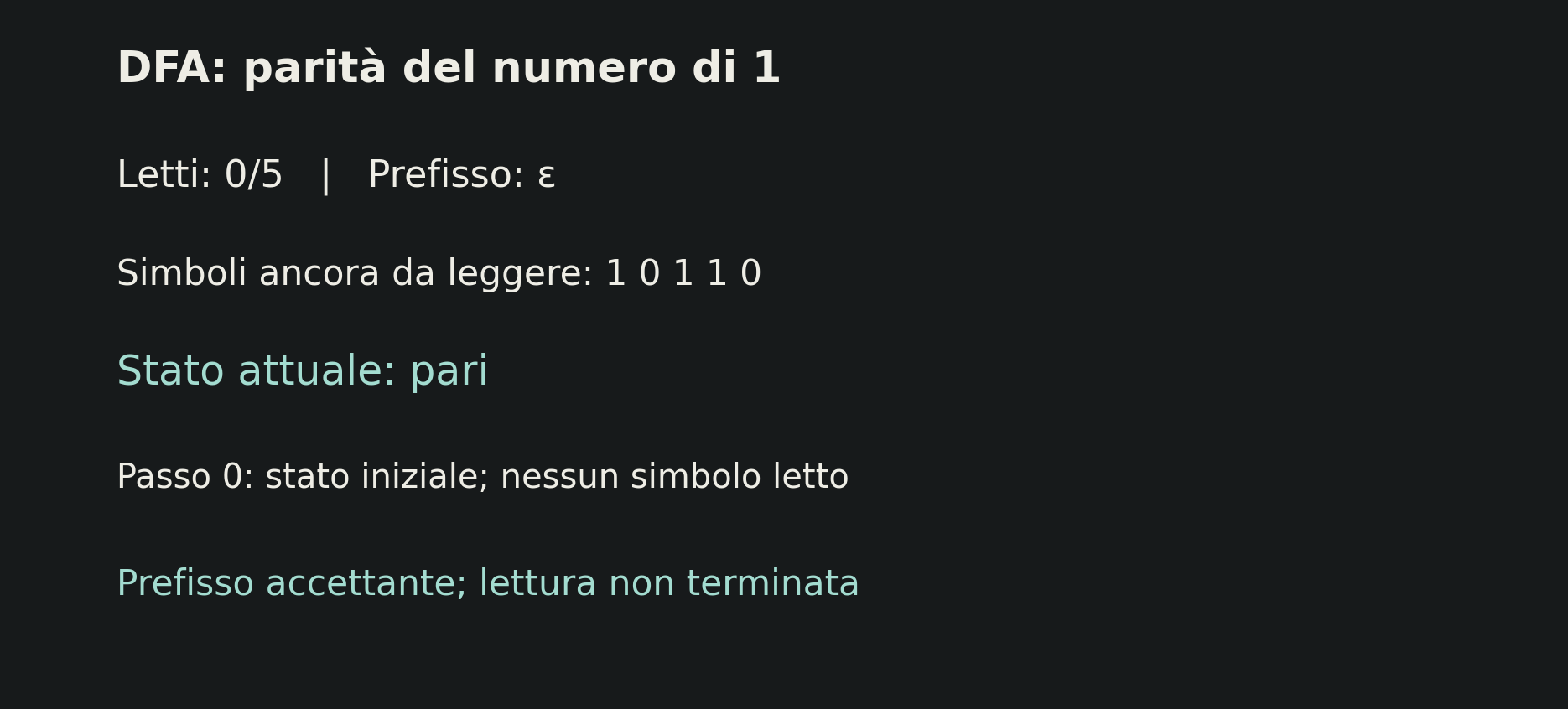

Simulazione DFA

10 / 31 · §1.2, pp. 12-14

Il modello riconosce le parole con un numero pari di 1.

  1. In Parola scegli 10110.
  2. Letti indica quanti simboli sono già stati letti; 0 mostra lo stato iniziale.
  3. Porta Letti a 1, poi a 2: lo stato passa da dispari a dispari, perché il secondo simbolo è 0.
  4. A 5 la parola è completa: viene rifiutata.

Cambiare parola riporta il cursore a zero.

Simulazione DFA — figura 1

DFA per le sessioni di un editor

11 / 31 · §1.2, p. 13

Consideriamo quattro eventi: apri, modifica, salva, chiudi.

Una sessione completata apre una volta, può modificare e salvare, poi chiude.

La memoria necessaria è la fase: prima, aperto, chiuso, errore.

Solo chiuso è accettante: un editor ancora aperto non è una sessione completata.

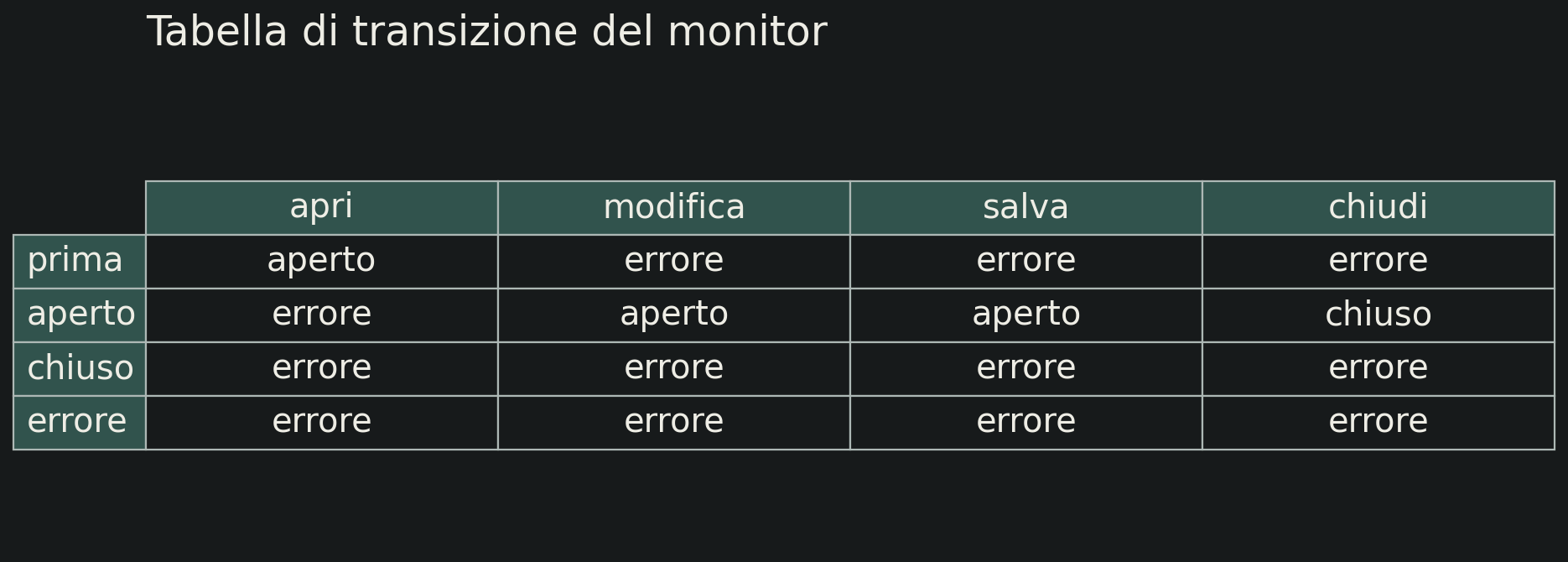

Tabella completa del monitor

12 / 31 · §1.2, pp. 13-15

Ogni cella della tabella definisce il prossimo stato.

Da errore non si torna a una sessione valida. Anche un evento dopo chiudi porta a errore.

Tabella completa del monitor — figura 1

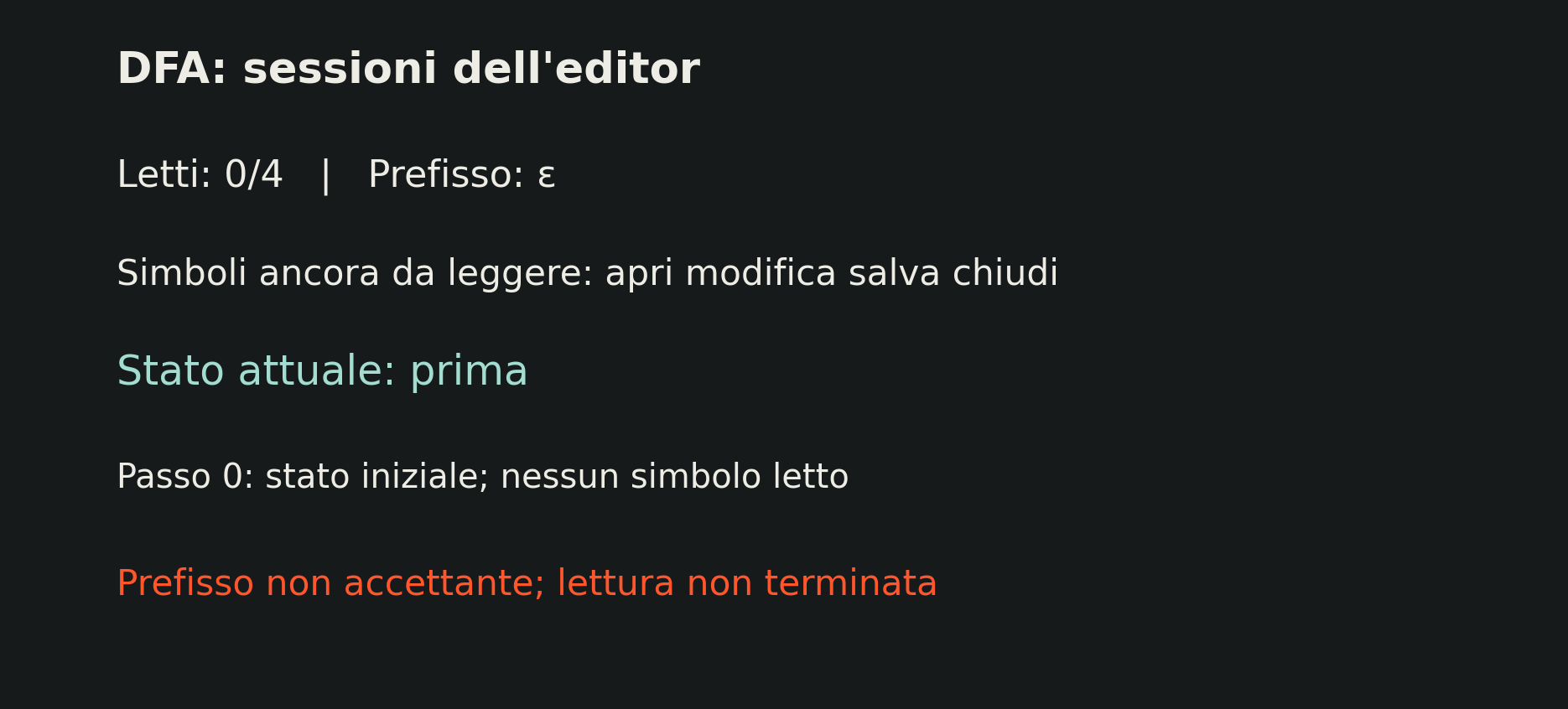

Simulazione dell’editor

13 / 31 · §1.2, p. 13

Il modello controlla l’ordine degli eventi dell’editor.

  1. In Traccia scegli Dopo la chiusura: apri chiudi salva.
  2. Muovi Letti da 0 a 3: ogni passo consuma un evento intero.
  3. A 2 lo stato è chiuso: il prefisso è una sessione completata.
  4. A 3, salva porta a errore: la traccia completa è rifiutata.

La riga Ultimo passo indica l’evento che ha cambiato lo stato.

Simulazione dell’editor — figura 1

Transizioni mancanti: lo stato pozzo

14 / 31 · §1.2.1, pp. 14-15

Un DFA formale ha una funzione di transizione totale.

Per completare un disegno parziale, aggiungiamo uno stato non accettante \bot.

Le transizioni mancanti vanno a \bot; da \bot ogni simbolo ritorna a \bot.

Non sostituire una freccia mancante con un autoanello: potresti cambiare il linguaggio.

Proprietà di risposta e conteggio esatto

15 / 31 · §1.2, pp. 13-14

Proprietà: ogni 0 deve avere almeno un 1 in una posizione successiva.

Un solo 1 può risolvere più 0 pendenti: 0001 va bene.

Basta ricordare nessun obbligo oppure obbligo pendente. Su 0 siamo pendenti; su 1 torniamo senza obblighi.

Questa proprietà non richiede di associare un 1 distinto a ogni 0.

NFA: una relazione di transizione

16 / 31 · §1.3, pp. 15-16

\mathcal N=(Q,A,\Delta,q_0,F)

Per una coppia stato-simbolo, \Delta(q,x) è un insieme di possibili successori: può avere zero, uno o più elementi.

\Delta:Q\times A\to 2^Q

In questo capitolo consideriamo NFA senza transizioni \varepsilon.

NFA per il suffisso 01

17 / 31 · §1.3, p. 17

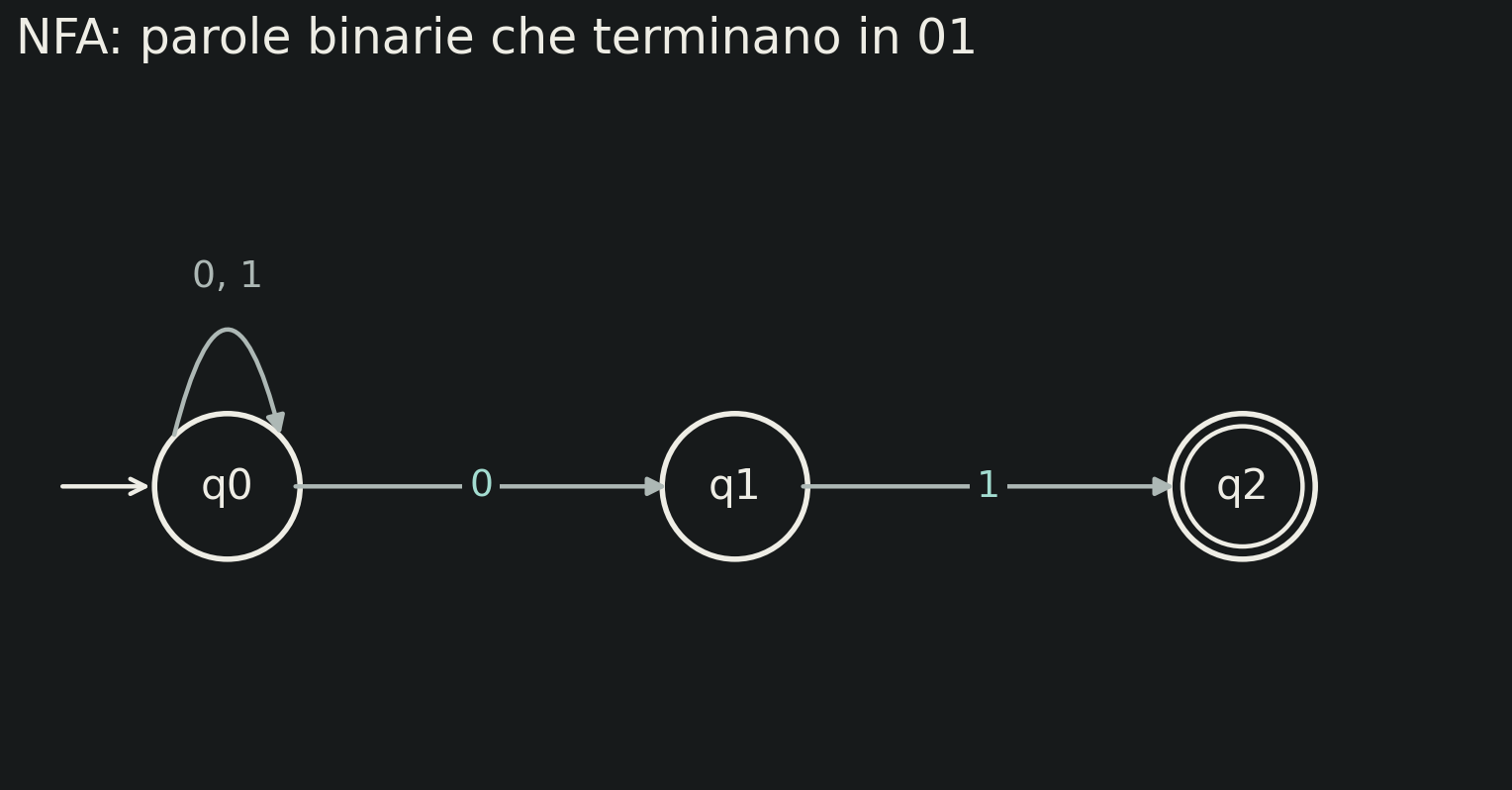

Un NFA può continuare a leggere in q0 oppure, su 0, iniziare un tentativo in q1.

Da q1, un 1 porta a q2, accettante. Da q2 non partono transizioni.

Il tentativo riesce soltanto se la parola termina appena raggiunto q2.

NFA per il suffisso 01 — figura 1

Simulare tutti i rami con un insieme

18 / 31 · §1.3, pp. 16-17

S_0=\{q_0\},\qquad S_{i+1}=\bigcup_{q\in S_i}\Delta(q,w_i)

Su 001, gli insiemi sono:

{q0} → {q0,q1} → {q0,q1} → {q0,q2}.

Se due rami raggiungono lo stesso stato, lo registriamo una sola volta.

w="001"
print(" → ".join(subset_name(s) for s in nfa_run(ENDING,"q0",w)))
{q0} → {q0, q1} → {q0, q1} → {q0, q2}

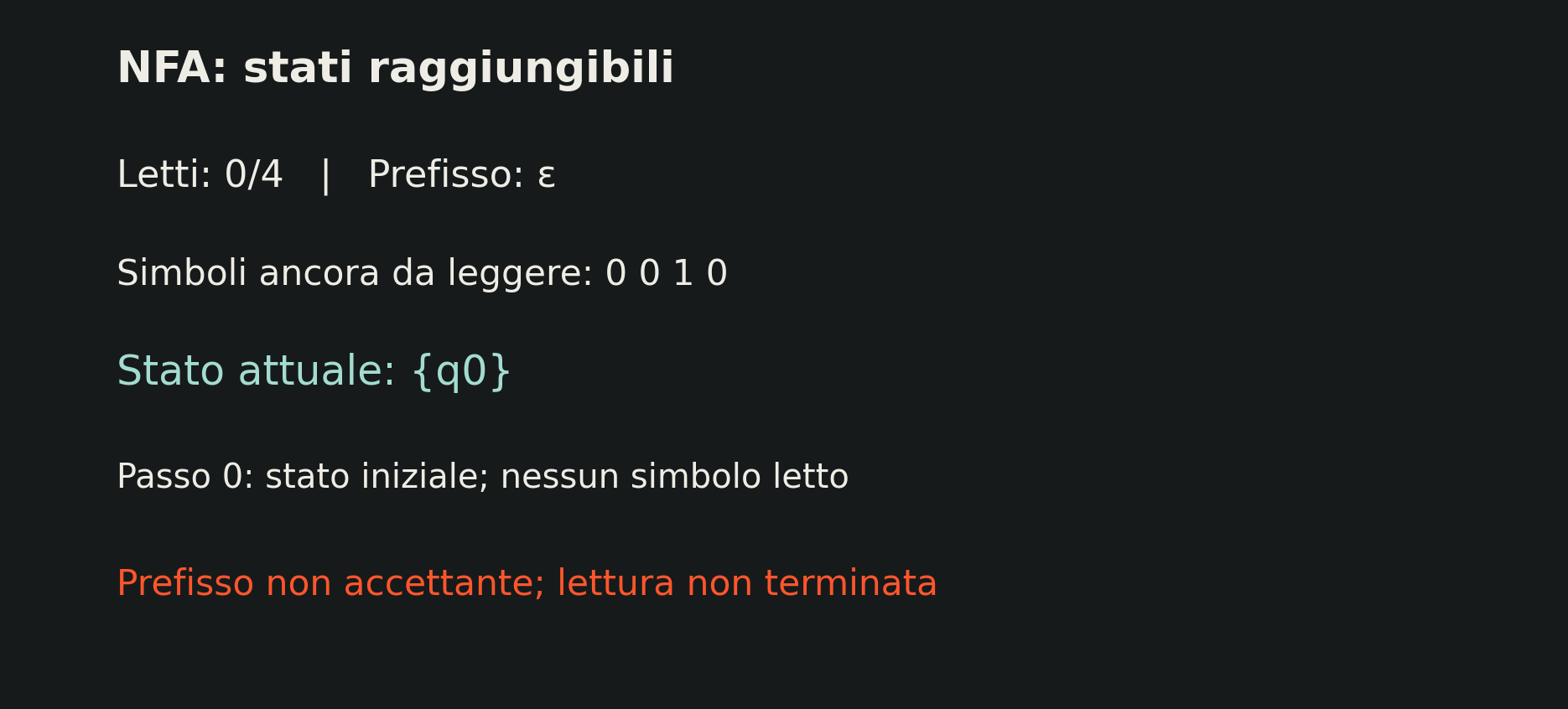

Simulazione NFA

19 / 31 · §1.3, pp. 16-17

Il modello riconosce le parole che terminano con 01.

  1. In Parola scegli 0010 e porta Letti a 3.
  2. Lo stato attuale è l’insieme {q0,q2}: il prefisso 001 è accettante perché contiene q2.
  3. Porta Letti a 4: rimangono {q0,q1}. La parola completa è rifiutata.

Le parentesi graffe elencano tutti gli stati raggiungibili, non un singolo ramo scelto.

Simulazione NFA — figura 1

Condizione di accettazione di un NFA

20 / 31 · §1.3, p. 17

w\in L(\mathcal N)\quad\Longleftrightarrow\quad S_{|w|}\cap F\neq\varnothing

Basta almeno uno stato finale nell’insieme raggiunto dopo tutta la parola.

Non è necessario che tutti i rami accettino. Alcuni possono morire o finire in stati non accettanti.

Costruzione per sottoinsiemi

21 / 31 · §1.4, pp. 18-19

Nell’NFA del suffisso 01, dopo 00 sono possibili q0 e q1.

Il DFA li ricorda con un solo stato, chiamato {q0,q1}. Leggendo 1, da q0 si arriva a q0 e da q1 a q2: il nuovo stato del DFA è {q0,q2}.

In generale, uno stato del DFA è un insieme S di stati NFA. Su un simbolo x, raccogliamo tutti i loro successori:

\delta_D(S,x)=\bigcup_{q\in S}\Delta(q,x)

Q_D=2^Q,\qquad q_{0,D}=\{q_0\}

Costruire soltanto gli insiemi raggiungibili

22 / 31 · §1.4, pp. 18-20

Partiamo da {q0}. Per ogni insieme scoperto, calcoliamo il successore su 0 e su 1.

Accodiamo un insieme solo se è nuovo. Ci fermiamo quando non restano insiemi da esplorare.

Nel nostro esempio si raggiungono 3 insiemi, su un massimo teorico di 8.

for subset in sorted(SUBSETS,key=lambda s:(len(s),sorted(s))):
    print(subset_name(subset), "| 0 →",subset_name(DET[(subset,"0")]),
          "| 1 →",subset_name(DET[(subset,"1")]),"| finale:",subset in DET_FINAL)
print("Raggiungibili:",len(SUBSETS),"/ massimo:",2**3)
{q0} | 0 → {q0, q1} | 1 → {q0} | finale: False
{q0, q1} | 0 → {q0, q1} | 1 → {q0, q2} | finale: False
{q0, q2} | 0 → {q0, q1} | 1 → {q0} | finale: True
Raggiungibili: 3 / massimo: 8

Il DFA risultante

23 / 31 · §1.4, pp. 18-20

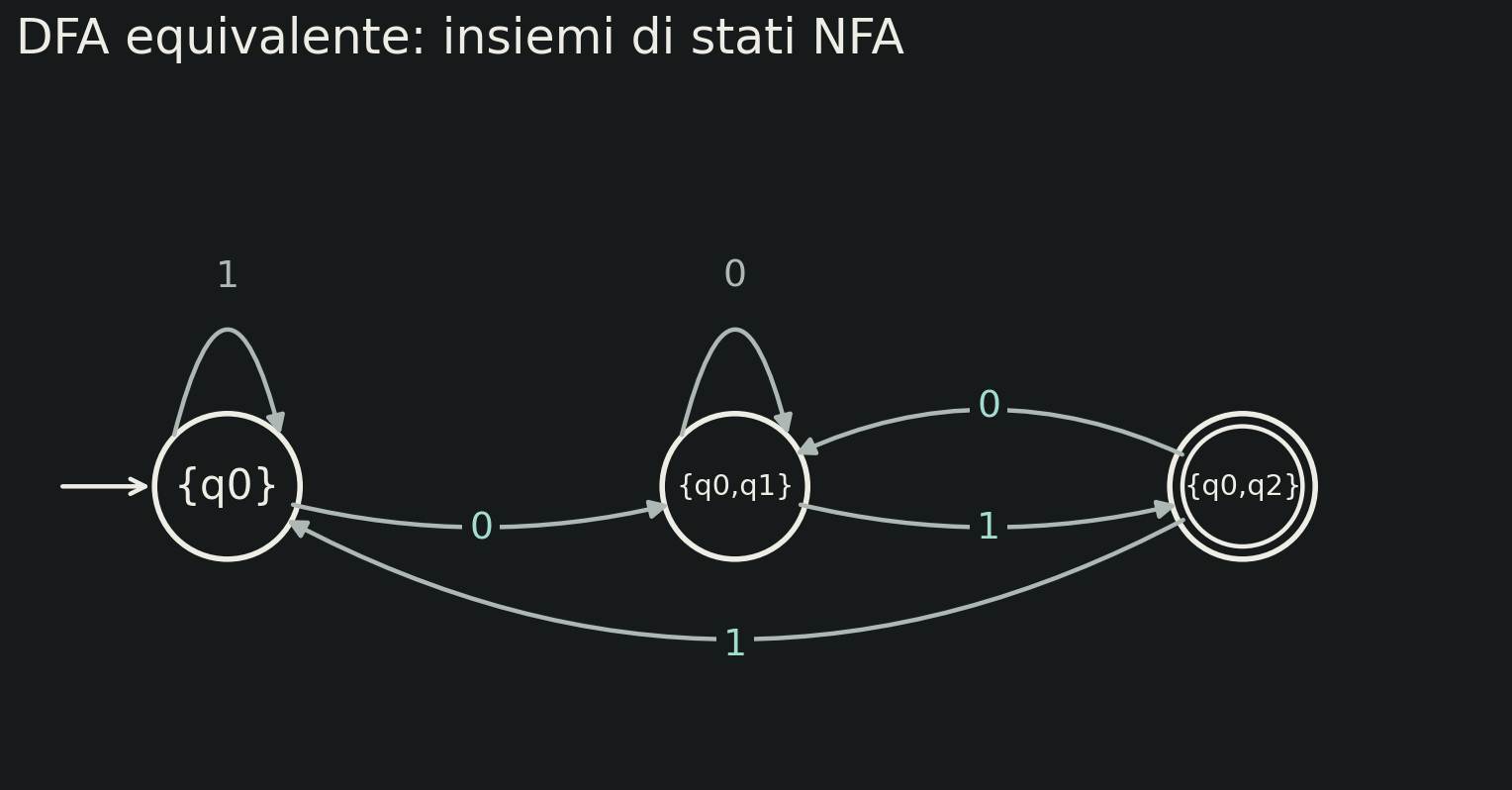

I tre stati corrispondono a tre insiemi possibili.

È accettante l’insieme che contiene q2. Le frecce definiscono una funzione totale sul grafo raggiungibile.

Il DFA risultante — figura 1

Dimostrazione: l’invariante

24 / 31 · §1.4, pp. 19-20

Dopo 00, l’NFA può trovarsi in q0 oppure in q1; il DFA è nell’unico stato {q0,q1}.

Proprietà da dimostrare: dopo ogni parola w, lo stato del DFA coincide con l’insieme di tutti gli stati raggiungibili nell’NFA:

\widehat\delta_D(\{q_0\},w)=\widehat\Delta(q_0,w)

Base: prima di leggere simboli, l’NFA è solo in q0 e il DFA parte da {q0}. Quindi per w=\varepsilon la proprietà vale.

Resta da provare che ogni nuovo simbolo conserva questa corrispondenza.

Dimostrazione: il passo induttivo

25 / 31 · §1.4, pp. 19-20

Esempio: abbiamo letto 00 e l’insieme comune è {q0,q1}. Arriva 1:

  • da q0, su 1, si raggiunge q0;
  • da q1, su 1, si raggiunge q2.

L’NFA può quindi trovarsi in {q0,q2}; il DFA passa proprio allo stato {q0,q2}.

Passo generale: supponiamo che dopo una parola qualsiasi w i due modelli descrivano lo stesso insieme S. Sul simbolo successivo x, il DFA calcola:

\delta_D(S,x)=\bigcup_{q\in S}\Delta(q,x)

  • Nessuno stato perso: ogni percorso NFA su wx passa da uno stato di S e fa un passo su x.
  • Nessuno stato inventato: ogni successore raccolto prolunga su x un percorso NFA già possibile dopo w.

La corrispondenza vale anche dopo wx: questo conclude l’induzione.

Equivalenza e numero di stati

26 / 31 · §1.4, pp. 18-20

Dopo 001, l’insieme raggiunto è {q0,q2}. L’NFA accetta perché q2 è finale; anche il DFA accetta perché il suo stato contiene q2.

In generale, rendiamo accettanti esattamente gli stati-insieme che contengono almeno uno stato finale NFA:

F_D=\{S\subseteq Q:S\cap F\neq\varnothing\}

L’invariante garantisce lo stesso insieme dopo ogni parola finita. Con questa regola, i due automi danno sempre lo stesso verdetto: L(D)=L(\mathcal N).

Con n stati NFA ci sono al massimo 2^n sottoinsiemi. Nel nostro esempio ne raggiungiamo 3 su 8; nel caso peggiore la crescita può essere esponenziale.

Definizione di linguaggio regolare

27 / 31 · §1.4.1, pp. 20-21

Un linguaggio è regolare se un DFA lo riconosce. Equivalentemente, può riconoscerlo un NFA.

Il numero di stati è finito e fissato prima di leggere la parola.

Contrasto: riconoscere lo stesso numero di 0 iniziali e 1 finali richiederebbe distinguere conteggi arbitrariamente grandi.

L_=\{0^n1^n:n\geq0\}

Perché il conteggio esatto non è regolare

28 / 31 · §1.4.1, p. 21

Supponiamo, per assurdo, che un DFA con k stati riconosca L_=.

Esempio di collisione: se 00 e 00000 arrivassero nello stesso stato, aggiungere 11 darebbe lo stesso verdetto. Ma 0011 va accettata e 0000011 va rifiutata.

Una collisione è inevitabile: i k+1 prefissi \varepsilon,0,\ldots,0^k devono distribuirsi in soli k stati. Due di essi, 0^i e 0^j con i<j, finiscono nello stesso stato.

Da quello stato, leggere la stessa continuazione 1^i porta allo stesso stato di arrivo. Eppure:

0^i1^i\in L_=,\qquad 0^j1^i\notin L_=

Contraddizione: il DFA dà lo stesso verdetto a due parole che richiedono verdetti diversi.

Esercizi di verifica

29 / 31 · Esercizi, p. 22

  1. Simula la parità su 11010: qual è la run completa?
  2. Nell’editor, a quale evento apri salva chiudi modifica diventa invalida?
  3. Per l’NFA del suffisso 01, cosa accade su 0010?
  4. Progetta un DFA che riconosce la sottostringa 10 in qualunque posizione.

Metodo Feynman: spiega a voce perché uno stato DFA può rappresentare un insieme senza introdurre nuove scelte.

Soluzioni e controllo degli esempi

30 / 31 · Esercizi, p. 22

  1. Run della parità: pari → dispari → pari → pari → dispari → dispari; rifiutata.
  2. modifica dopo chiudi porta a errore.
  3. Dopo 0010 restano {q0,q1}: nessuno stato finale.
  4. Per 10: ricorda nessun 1 utile, ultimo simbolo 1, oppure sottostringa già trovata. Quest’ultimo stato è accettante e assorbente.
for w in words(max_len=7):
    assert (dfa_run(PARITY,0,w)[-1]==0)==(w.count("1")%2==0)
    nfa_ok=bool(nfa_run(ENDING,"q0",w)[-1]&NFA_FINAL)
    dfa_ok=dfa_run(DET,DET_START,w)[-1] in DET_FINAL
    assert nfa_ok==dfa_ok==w.endswith("01")
assert dfa_run(EDITOR,"prima",["apri","salva","chiudi"])[-1]=="chiuso"
assert dfa_run(EDITOR,"prima",["apri","salva","chiudi","modifica"])[-1]=="errore"
SUBSTRING={(0,"0"):0,(0,"1"):1,(1,"0"):2,(1,"1"):1,(2,"0"):2,(2,"1"):2}
for w in words(max_len=7):
    assert (dfa_run(SUBSTRING,0,w)[-1]==2)==("10" in w)
print("Verificati tutti i 255 input binari di lunghezza fino a 7.")
print("Parità, suffisso 01, determinizzazione e sottostringa 10: controlli passati.")
Verificati tutti i 255 input binari di lunghezza fino a 7.
Parità, suffisso 01, determinizzazione e sottostringa 10: controlli passati.

Riepilogo del capitolo

31 / 31 · Riepilogo, p. 22

  • Una parola è un input; un linguaggio è un insieme di input.
  • Il DFA conserva un solo stato; l’NFA può avere più run.
  • L’NFA accetta se almeno una run termina in uno stato finale.
  • La determinizzazione conserva tutti gli stati possibili in un insieme.
  • Memoria finita non significa poter riconoscere ogni linguaggio.

Prossimo passo: descrivere i linguaggi regolari con espressioni regolari.
